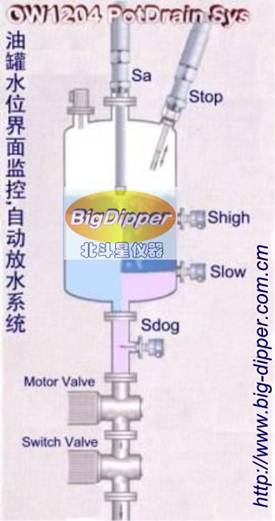

OW FL/DI PotDrainSys

液体储罐界面监控/自动放水系统

Liquid Pot Water/Oil Interface Monitoring System

Ref:OWPotDrainSysC

　

n         利用FI系列微波介电系数探测技术即可以精确连续测试均相液体的液位,也可用于两相液体界面检测,或者混合浓度。例如油/水界面、油含水率等测试。 油水界面测定仪,油水界面检测仪,油水界面分析仪,油水界面探测仪,油水界面液位计

n         传感器联体配套BD5xC智能变送器，既能高精度测试，又能提供简单的现场控制功能，其开关信号可用于报警，也可用于电磁阀或两位阀控制。模拟信号可以用于电动阀调节, 或用于其它控制系统。BD5xC符合IEEE1451.2智能变送器标准规范, 即插即用Modbus协议支持。 油水界面测定仪,油水界面检测仪,油水界面分析仪,油水界面探测仪,油水界面液位计

n         较高级的系统监测/综合智能控制由BD4xCDPot测控器提供。例如油/水界面检测，自动放水系统，理化脱水等实用工业系统。 油水界面测定仪,油水界面检测仪,油水界面分析仪,油水界面探测仪,油水界面液位计

n         FL固定液位系列安装在固定点检测油/水界面，通常有300和600mm两种检测范围。实现智能自动放水控制。该系列有两种硬件 油水界面测定仪,油水界面检测仪,油水界面分析仪,油水界面探测仪,油水界面液位计

n         DI&L  系列连续全范围动态检测液位，油水界面高度，过渡层厚度，并实现智能自动放水控制。 油水界面测定仪,油水界面检测仪,油水界面分析仪,油水界面探测仪,油水界面液位计

n         自动放水系统有两种基本实用模式____连续和开关式放水。连续放水主要用于进水量比较大的场所，采取电动阀调节来实现稳定的界面高度，保障工艺稳定。开关控制系统使用2位电动阀门控制放水，类似于电磁阀，但扭力大，不易堵塞，稳定可靠，防爆结构性好。放水系统 PotDrain Asys和断续放水系统PotDrain Ssys。三种常用系统。 油水界面测定仪,油水界面检测仪,油水界面分析仪,油水界面探测仪,油水界面液位计

系统智能性：

系统记录历史数据，自动分析水位增长速度，从而决定放水的速度。连续系统主要体现在阀门开度操作的大小限值。开关系统体现在开启频度以及分段分时放水等功能。 油水界面测定仪,油水界面检测仪,油水界面分析仪,油水界面探测仪,油水界面液位计

监测效果：

进液激波，流速，放水速度都会影响界面的稳定性。系统会自动适应，以达到代表性的测试准确度和放水效果。另外物质种类及温度不同过渡层分界范围差异也很大。过渡层不确定或变化无常的体系，最好选用3sSSys。 油水界面测定仪,油水界面检测仪,油水界面分析仪,油水界面探测仪,油水界面液位计

控制效果：

系统智能化分析能保障平稳地工作状态。Sdog传感器确保任何情况下不能泄露原料，万无一失。 油水界面测定仪,油水界面检测仪,油水界面分析仪,油水界面探测仪,油水界面液位计

常用系统 System

²        连续放水系统  OW1204.FL.PotDrain 2s.A Sys 油水界面测定仪,油水界面检测仪,油水界面分析仪,油水界面探测仪,油水界面液位计

²        开关放水系统OW1204.FL.PotDrain 3s.S Sys

²        断续放水系统OW1204.FL.PotDrain 2s.S Sys 油水界面测定仪,油水界面检测仪,油水界面分析仪,油水界面探测仪,油水界面液位计

²        动态放水系统OW141x.DI. PotDrain 2s.A Sys

成功使用过的液体 Experienced Applications

l          原油、重油、机油、柴油、沥青、蜂蜜、酒糟、丙醇、醋酸乙酯... 油水界面测定仪,油水界面检测仪,油水界面分析仪,油水界面探测仪,油水界面液位计

l         淤泥等浆体池罐排泥系统 油水界面测定仪,油水界面检测仪,油水界面分析仪,油水界面探测仪,油水界面液位计



　

界面开关

Model	功能	Environ
T-LIS1204p-T120-P1.6-WM10-SM	1路集电极开路可控硅式输出(<36VDC,1A),其它界面电压开关输出(0/5V)。	-40 to 60°C	使用温度:-40 to 125°C; 最高压力:1.6Mp
